DENON AVR

Der DENON Adapter ermöglicht die Einbindung eines AV-Receivers des Herstellers DENON oder Marantz in das ioBroker System.

Überblick

DENON AV-Receiver

Bei DENON und Marantz AV-Receivern handelt es sich um AV-Receiver der Mittel bis Oberklasse. Unterstützt wird regulär mindestens 5.1 Surround Sound. So ist es möglich Boxen und Subwoofer unterschiedlicher Hersteller in das Multimediasystem einzubinden.
Ebenfalls sind die meisten neueren Geräte netzwerkfähig, wodurch diese neben den klassischen Eingangssignalen auch Internetradio, Serverdateien und via Bluetooth oder Netzwerk gestreamte Dateien wiedergeben können.

DENON Adapter

Der DENON Adapter findet automatisch kompatible DENON und Marantz AV-Receiver, die sich im gleichen Netzwerksubnetz wie der ioBroker befinden.
Der Adapter legt automatisch alle für das jeweilige Modell verüfgbaren Befehle und Stati in Form von Objekten an. Ein Großteil der Stati kann ebenfalls ausgelesen werden, wie z. B. die aktuelle Laustärke, der Eingangskanal und viele mehr. Durch geziehltes Beschreiben oder Lesen der angelegten Objekten kann deren Status geändert und damit Aktionen ausgelöst oder auch abgefragt werden.

Voraussetzungen vor der Installation

Bevor der Adapter mit einem AV-Receiver kommunizieren kann, sollte sichergestellt werden, dass der AV-Receiver korrekt konfiguriert ist. Ebenfalls muss der AV-Receiver über eine aktive Netzwerkverindung verfügen.

1. Durch das Drücken der "SETUP" Taste auf der Fernbedienung, öffnet sich das Menü auf dem Onscreen-Display (OSD) sowie auf dem angeschlossenen Videoausgangs-Gerät.

2. Anschließend muss der Menüpunkt "Netzwerk" und anschließend der Punkt "Einstellungen" gewählt werden.

3. Die Parameter sollten wie folgt konfiguriert werden:

   DHCP: EIN (Diese Einstellung sollte genutzt werden, wenn es einen DHCP Server (z. B. FRITZ!Box) im lokalen Netzwerk gibt)

   IP-Adresse: Wenn DHCP ausgeschaltet ist, muss eine IP-Adresse konfiguriert werden.

   Subnetz Maske: Subnetzmaske muss nur konfiguriert werden wenn DHCP ausgeschaltet wurde.

   Standardgateway: Die Adresse des Gateways sollte konfiguirert werden, falls DHCP ausgeschaltet wurde.

   Prim. DNS-Server: Nicht konfigurieren.

   Second DNS: Nicht konfigurieren.

   Proxy: AUS

4. Durch Drücken des Punktes "Speichern" werden die Einstellungen übernommen

5. Der "SETUP" Knopf auf der Fernbedienung muss erneut gedrückt werden

6. Nun sollte in das Menü "Netzwerk" navigiert werden und anschließend "Netzwerk-Strg" geäwhlt werden.

7. Der konfigurierebare Parameter sollte auf "Immer ein" gestellt werden.

Installation

Eine Instanz des Adapters wird über die ioBroker Admin-Oberfläche installiert. Die ausführliche Anleitung für die dazu notwendigen Installatonschritte kann hier (TODO:LINK) nachgelesen werden.

Nach Abschluss der Installation einer Adapterinstanz öffnet sich automatisch ein Konfigurationsfenster.

Konfiguration

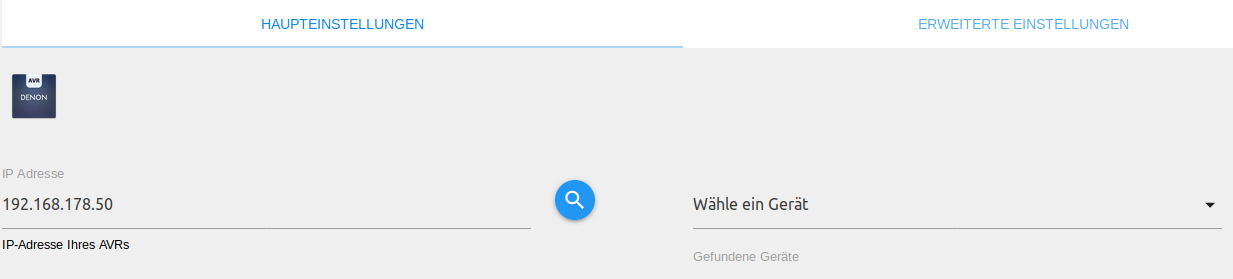

Fenster "Haupteinstellungen"

Admin Oberfläche

Fenster "Erweiterte Einstellungen"

Admin Oberfläche

Nach Abschluss der Konfiguration wird der Konfigurationsdialog mit SPEICHERN UND SCHLIEßEN verlassen. Dadurch efolgt im Anschluß ein Neustart des Adapters.

Instanzen

Die Installation des Adapters hat im Bereich Instanzen eine aktive Instanz des DENON Adapters angelegt.


Erste Instanz

Auf einem ioBroker Server können mehrere DENON Adapter Instanzen angelegt werden. Jedoch kann ein AV-Receiver nur mit einem ioBroker Server gleichzeitig verbunden sein. Sollen mehrere Geräte von einem ioBroker Server gesteuert werden, sollte je AV-Receiver eine Instanz angelegt werden.

Ob der Adapter aktiviert oder mit dem AV-Receiver verbunden ist, wird mit der Farbe des Status-Feldes der Instanz verdeutlicht. Zeigt der Mauszeiger auf das Symbol, werden weitere Detailinformationen dargestellt.

Objekte des Adapters

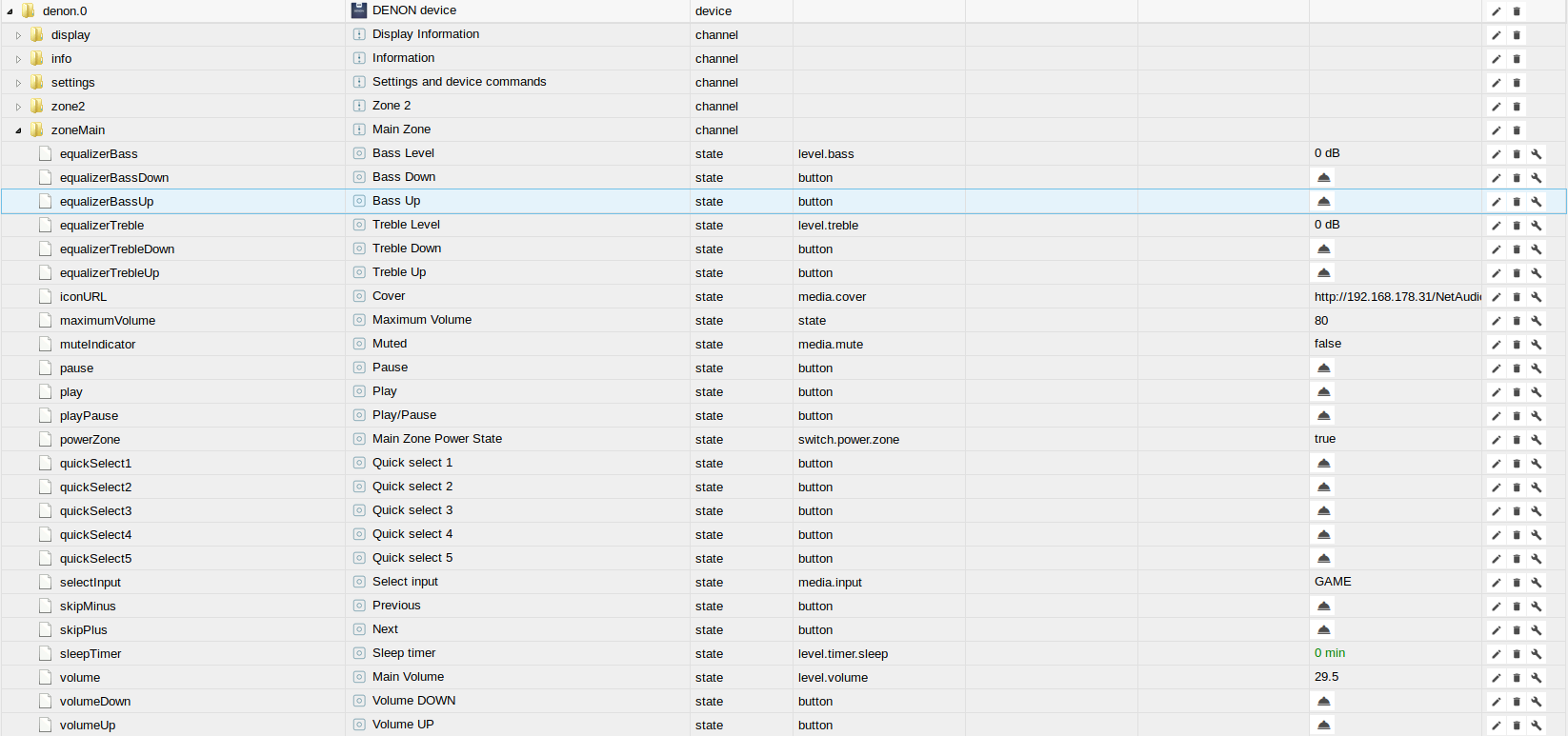

Im Bereich Objekte werden in einer Baumstruktur alle vom Adapter im AVR erkannten Funktionalitäten aufgelistet. Zusätzlich wird auch noch darüber informiert, ob die Kommunikation mit dem AVR reibungslos erfolgt.

Objekte des DENON Adapters

Nachfolgend werden die Objekte in States und Buttons unterteilt. Jeder Datenpunkt ist mit seinem zugehörigen Datentyp sowie seinen Berechtigungen aufgehführt. Berechtigungen können lesend (R) sowie schreibend (W) sein. Jeder Datenpunkt kann mindestens gelesen (R) werden, während andere ebenfalls beschrieben werden können. Zur Suche nach einem bestimmten Datenpunkt empfiehlt sich die Suche mittels der Tastenkombination "STRG + F".

Buttons

Der Adapter erstellt die folgenden Buttons:

Channel: zoneMain / zone2 / zone3

• zoneMain.playPause

  Wiedergeben und pausieren von Musik von den Quellen: Bluetooth, Online, USB/iPod.

• zoneMain.play

  Wiedergeben von Musik von den Quellen: Bluetooth, Online, USB/iPod.

• zoneMain.pause

  Pausieren von Musik von den Quellen: Bluetooth, Online, USB/iPod.

• zoneMain.skipMinus

  Springe zum nächsten Titel.

  Hinweis: Dieser State ist auf HEOS-fähigen Geräten nicht voll funktionsfähig.

• zoneMain.skipPlus

  Springe zum vorherigen Titel.

  Hinweis: Dieser State ist auf HEOS-fähigen Geräten nicht voll funktionsfähig.

• zoneMain.volumeDown / zone2.volumeDown / zone3.volumeDown

  "Leiser"-Knopf für die Zonen: Main Zone / Zone2 / Zone3.

• zoneMain.volumeUp / zone2.volumeUp / zone3.volumeUp

  "Lauter"-Knopf für die Zonen: Main Zone / Zone2 / Zone3.

• zoneMain.equalizerBassUp / zone2.equalizerBassUp / zone3.equalizerBassUp

  Diser Knopf erhöht das Bass Level der jeweiligen Zone.

  Bass und Treble Einstellungen können nur vorgenommen werden, wenn "Dyn EQ" ausgeschaltet sowie "Tone Control" eingeschaltet ist.

• zoneMain.equalizerBassDown / zone2.equalizerBassDown / zone3.equalizerBassDown

  Diser Knopf verringert das Bass Level der jeweiligen Zone.

  Bass und Treble Einstellungen können nur vorgenommen werden, wenn "Dyn EQ" ausgeschaltet sowie "Tone Control" eingeschaltet ist.

• zoneMain.equalizerTrebleUp / zone2.equalizerTrebleUp / zone3.equalizerTrebleUp

  Diser Knopf erhöht das Treble Level der jeweiligen Zone.

  Bass und Treble Einstellungen können nur vorgenommen werden, wenn "Dyn EQ" ausgeschaltet sowie "Tone Control" eingeschaltet ist.

• zoneMain.equalizerTrebleDown / zone2.equalizerTrebleDown / zone3.equalizerTrebleDown

  Diser Knopf verringert das Treble Level der jeweiligen Zone.

  Bass und Treble Einstellungen können nur vorgenommen werden, wenn "Dyn EQ" ausgeschaltet sowie "Tone Control" eingeschaltet ist.

Channel: settings

• settings.subwooferLevelDown / settings.subwooferTwoLevelDown

  Verringert das Subwoofer Level.

• settings.subwooferLevelUp / settings.subwooferTwoLevelUp

  Erhöht das Subwoofer Level.

• settings.containmentAmountDown

  Verrinert die Menge an Audyssey LFC. Dieser Button wird nur erstellt, wenn er vom AVR unterstützt wird

• settings.containmentAmountUp

  Erhöht die Menge an Audyssey LFC. Dieser Button wird nur erstellt, wenn er vom AVR unterstützt wird

• settings.cursorUp / settings.cursorDown / settings.cursorLeft / settings.cursorRight

  Simuliert die Pfeiltasten der Fernbedienung.

• settings.enter

  Simuliert den "Enter"-Knopf der Fernbedienung.

• settings.return

  Simuliert den "RETURN" oder "BACK" Knopf der Fernbedienung.

• settings.option

  Simuliert den "Option"-Knopf der Fernbedienung.

• settings.info

  Simuliert den "Info"-Knopf der Fernbedienung.

Channel: tuner

• tuner.frequencyUp

  Erhöht die Tuner Frequenz.

• tuner.frequencyDown

  Senkt die Tuner Frequenz.

States

Die folgenden States werden vom Adapter angelegt:

Channel: info

• info.connection

  Datentyp	Berechtigung
  boolean	R

  Nur lesbarer Indikator, der true ist, wenn der ioBroker mit dem AVR verbunden ist.

• info.friendlyName

  Datentyp	Berechtigung
  string	R

  Nur lesbarer String, der den Netzwerknamen des AVR's beinhaltet.

• info.onlinePresets

  Datentyp	Berechtigung
  string	R

  String im JSON Array Format, welcher die derzeit gespeicherten Online-Favoriten je Id enthält. Der Name je Sender ist hierbei auf 20 Zeichen begrenzt. Um den derzeitigen Sender auf eine Id zu speichern kann settings.savePreset genutzt werden. Das Abspielen eines Favoritenkanals erfolgt durch den settings.loadPreset State.

Channel: zoneMain / zone2 / zone3

• zoneMain.volume / zone2.volume / zone3.volume

  Datentyp	Berechtigung
  number	R/W

  Number Wert der die derzeitige Lautstärke der jeweiligen Zone (Main Zone / Zone2 / Zone 3 )repsäentiert. Durch beschreiben des Wertes wird der AVR auf die jeweilige Lautstärke gestellt. Es existiert ein zusätzlicher State pro Zone, der den dB Wert enthält z. B. zoneMain.VolumeDB

  Der Bereich reicht von 0 zu 98 (eventuell niedriger durch die konfigurierte maximumVolume), wobei 80 = 0 dB

  Beispiel:

  setState('denon.0.zoneMain.volume', 45.5); // Setzt die Lautstärke der Main Zone auf 45.5


• zoneMain.maximumVolume

  Datentyp	Berechtigung
  number	R

  Nur lesbarer Wert, der die maximal mögliche Lautstärke repräsentiert, wobei 80 = 0 dB. Es existiert ein zusätlicher State maximumVolumeDB, welcher die maximal mögliche Laustärle in dB darstellt.

• zoneMain.muteIndicator / zone2.muteIndicator / zone3.muteIndicator

  Datentyp	Berechtigung
  boolean	R/W

  Boolscher Wert, welcher true liefert wenn die Main Zone / Zone2 / Zone3 stumm geschaltet ist, sonst false. Durch setzen des States kann die entsprechende Zone stumm geschaltet werden.

  Beispiel:

  setState('denon.0.zoneMain.muteIndicator', true); // Schaltet die Main Zone stumm


• zoneMain.powerZone / zone2.powerZone / zone3.powerZone

  Datentyp	Berechtigung
  boolean	R/W

  Boolscher Wert, welcher true ist, wenn die jeweilige Zone eingeschalten ist. Die jeweilige Zone kann mit diesem State ein- und ausgeschaltet werden

• zoneMain.selectInput / zone2.selectInput / zone3.selectInput

  Datentyp	Berechtigung
  string	R/W

  Der string Wert beinhaltet die aktuelle Eingangsquelle. Dieser kann hierbei ebenfalls gesetzt werden. Die Key-Value Liste ist wie folgt aufgebaut:

  0: PHONO

  1: CD

  2: TUNER

  3: DVD

  4: BD

  5: TV

  6: SAT/CBL

  7: MPLAY

  8: GAME

  9: NET

  10: SPOTIFY

  11: LASTFM

  12: IRADIO

  13: SERVER

  14: FAVORITES

  15: AUX1

  16: AUX2

  17: AUX3

  18: AUX4

  19: AUX5

  20: AUX6

  21: AUX7

  22: BT

  23: USB

  Hinweis: Nicht jede Eingangsquelle ist auf jedem Modell verfügbar. Falls der AVR über zusätzliche Eingangsquellen verfügt, werden diese der Liste angefügt, sobald diese erkannt wurden.

  Beispiel:

   setState('denon.0.zoneMain.selectInput', '5'); // Selects TV as input for Main Zone


• zoneMain.quickSelect / zone2.quickSelect / zone3.quickSelect

  Datentyp	Berechtigung
  number	R/W

  Steuert die "QuickSelect" bzw. "SmartSelect" Tasten des AVR's an. Nummern zwischen 1 und 5 für Main Zone / Zone2 / Zone3 sind möglich.

• zoneMain.sleepTimer / zone2.sleepTimer / zone3.sleepTimer

  Datentyp	Berechtigung
  number	R/W

  Number Wert um den Sleep Timer zu setzen und zu lesen. Der Wert wird entsprechend, dem in den erweiterten Einstellungen konfigurierebarem Abfrageintervall aktualisiert.

• zoneMain.iconURL

  Datentyp	Berechtigung
  string	R

  Beinhaltet einen Link zum Cover des aktuell abgespielten Senders oder Musikstücks.

  Hinweis: Dieser State ist auf HEOS-fähigen Geräten nicht verfügbar.

• zoneMain.equalizerBass / zone2.equalizerBass / zone3.equalizerBass

  Datentyp	Berechtigung
  number	R/W

  Number Wert welcher das aktuelle Bass Level der jeweiligen Zone repräsentiert. Der Wertebereich liegt von -6 bis +6 dB.

  Bass und Treble Einstellungen können nur vorgenommen werden, wenn "Dyn EQ" ausgeschaltet sowie "Tone Control" eingeschaltet ist.

• zoneMain.equalizerTreble / zone2.equalizerTreble / zone3.equalizerTreble

  Datentyp	Berechtigung
  number	R/W

  Number Wert welcher das aktuelle Treble Level der jeweiligen Zone repräsentiert. Der Wertebereich liegt von -6 bis +6 dB.

  Bass und Treble Einstellungen können nur vorgenommen werden, wenn "Dyn EQ" ausgeschaltet sowie "Tone Control" eingeschaltet ist.

• zoneMain.channelVolumeFrontLeft / zone2.channelVolumeFrontLeft / zone3.channelVolumeFrontLeft / ...

  Data type	Permission
  number	R/W

  Number wert welcher die derzeitige Kanallautstärke der Box darstellt. Jede Box hat einen separaten State. Die Einstellungen sind für den derzeitigen Select Input Modus wirksam und können von -12 dB bis + 12 dB justiert werden.

Channel: tuner

• tuner.stationName

  Datentyp	Berechtigung
  string	R

  Nur lesbarer string welcher den Namen der aktuellen Station beinhaltet, falls diese verfügbar ist.

• tuner.frequency

  Datentyp	Berechtigung
  number	R/W

  Number Wert welcher die aktuelle Frequenz darstellt. Mit diesem State kann die Frequenz verändert werden. Werte unter 500 sind auf FM Frequenz und über 500 auf AM Frequenz.

  setState('denon.0.tuner.frequency', 106.9); // Set frequency to 106.9 MHz (FM)


Channel: display

• display.displayContent

  Datentyp	Berechtigung
  string	R

  Nur lesbarer string, welcher den Inhalt des Onscreen-Displays enthält. Es gibt neun States, nummeriert von 0 - 9.

  Hinweis: Dieser State ist auf HEOS-fähigen Geräten nicht verfügbar.

• display.brightness

  Datentyp	Berechtigung
  string	R/W

  String Wert, welcher die Displayheligkeit des Onscreen-Display repräsentiert. Mit dem State kann diese ebenfalls gestuert werden. Die Key-Value Liste ist wie folgt aufgebaut:

  0: Off --> turns display off

  1: Dark --> turns display dark

  2: Dimmed --> turns display dimmed

  3: Bright --> turns display bright

  Beispiel:

  setState('denon.0.display.brightness', '3'); // Stellt die Helligkeit des Onscreen-Displays auf das Maximum


Channel: settings

• settings.powerSystem

  Datentyp	Berechtigung
  boolean	R/W

  Boolscher Wert, welcher true ist, falls der AVR eingeschaltet ist, sonst false. Der AVR kann ebenfalls durch setzen des States ein- und ausgeschaltet werden.

• settings.surroundMode

  Datentyp	Berechtigung
  string	R/W

  Der string Wert beinhaltet den derzeitigen Surround Mode. Dieser kann ebenfalls durch die folgende Key-Value Liste gesteuert werden:

  0: STEREO

  1: VIRTUAL

  2: VIDEO GAME

  3: MCH STEREO

  4: DTS SURROUND

  5: DOLBY DIGITAL

  6: MOVIE

  7: MUSIC

  8: DIRECT

  9: PURE DIRECT

  10: AUTO

  11: GAME

  12: AURO3D

  13: AURO2DSURR

  14: WIDE SCREEN

  15: SUPER STADIUM

  16: ROCK ARENA

  17: JAZZ CLUB

  18: CLASSIC CONCERT

  19: MONO MOVIE

  20: MATRIX

  Hinweis: Nicht jeder Surround Mode ist auf jedem Modell verfügbar.

  Beispiel:

  setState('denon.0.settings.surroundMode', '3'); // Setze Multi Channel Stereo als Surround Mode


• settings.lfeAmount

  Datentyp	Berechtigung
  number	R/W

  Höhe deszusätzlichen Subwoofer Signals das an die Speaker weitergeleitet wird in dB. Bereich von 0 dB bis -10 dB möglich. Wobei 10 = -10 dB.

• settings.expertCommand

  Datentyp	Berechtigung
  string	R/W

  Mittels dem experten Kommando können eigene Befehle an den AVR gesendet werden. Eine Übersicht kann in AVR-Control-Protocol.pdf gefunden werden.

  Beispiel:

  setState('denon.0.settings.expertCommand', 'ECOON'); // Schaltet den ECO Mode für die Main Zone ein


• settings.expertReadingPattern

  Datentyp	Berechtigung
  string	R/W

  Wenn spezielle Daten des AVR's abgegeriffen werden sollen und in settings.expertReadingResult gespeichert werden sollen, muss in diesen State eine Regex übergeben werden. Die RegEx wird einem RegEx Konstruktor übergeben und sollte keine / am Anfang oder Ende enthalten. Es wird empfohlen die RegEx mit einem geeigneten RegEx tester zu validieren.

  Beispiel:

  setState('denon.0.settings.expertReadingPattern', '(MV.+)|(SSINFAISFSV.+)');



• settings.expertReadingResult

  Datentyp	Berechtigung
  string	R

  Eingehende Daten, die der RegEx in settings.expertReadingPattern entsprechen, werden in diesen State geschrieben.

• settings.dialogControl

  Datentyp	Berechtigung
  number	R/W

  Dialogkontrolle, welche zwischen 0 dB und 6 dB konfiguriert werden kann.

• settings.dialogLevelAdjust

  Datentyp	Berechtigung
  boolean	R/W

  Erlaubt das Anschalten der Dialoglautstärkenanpassung für DTS Quellen.

• settings.dialogLevel

  Datentyp	Berechtigung
  boolean	R/W

  Wenn die Dialogstärkenanpassung aktiv ist, kann diese zwischen -12 dB und +12 dB feinjustiert werden.

• settings.outputMonitor

  Datentyp	Berechtigung
  string	R/W

  Setzt den Ausgangsmonitor für den AVR. Dieser State ist nur verfügbar wenn das Modell über zwei HDMI Ausgänge verfügt. Der State kann durch die folgende Key-Value Liste gesetzt werden:

  0: AUTO --> Auto detection of monitor

  1: 1 --> Outputs signal to monitor 1

  2: 2 --> Outputs signal to monitor 2

  Beispiel:

  setState('denon.0.settings.outputMonitor', '2'); // Leitet das Videosignal zu Monitor 2


• settings.videoProcessingMode

  Datentyp	Berechtigung
  string	R/W

  Der Video Processing Mode kann durch diesen State ausgelesen und gesetzt werden. Der State wird nur erstellt, wenn er vom AVR unterstützt wird. Die States können durch die folgende Key-Value Liste gesteuert werden:

  0: AUTO

  1: GAME

  2: MOVIE

  Beispiel:

  setState('denon.0.settings.videoProcessingMode', '2'); // Setzt den Video Processing Mode auf "MOVIE"


• settings.centerSpread

  Datentyp	Berechtigung
  boolean	R/W

  Boolscher Wert der true ist, wenn Center Spread aktiviert ist, sonst false. Mittels diesem State kann Center Spread an und aus geschaltet werden.

• settings.dynamicEq

  Datentyp	Berechtigung
  boolean	R/W

  Boolscher Wert welcher true ist, wenn Dynamic EQ aktiviert ist. Dynamic EQ kann hiermit ein- und ausgeschaltet werden.

• settings.subwooferLevelState

  Datentyp	Berechtigung
  boolean	R/W

  Boolscher Wert, der aussagt ob Änderungen am Subwoofer Level gemacht werden können. Diese Einstellung kann hiermit gesetzt werden.

• settings.subwooferLevel / settings.subwooferTwoLevel

  Datentyp	Berechtigung
  number	R/W

  Number Wert, welcher das aktuelle Subwoofer Level repräsentiert. Der Wert ist in einem Bereich von -12 bis 12 (-12 dB bis +12 dB). Der subwooferTwoLevel state ist nur verfügbar, wenn dies vom AVR unterstützt wird..

• settings.audysseyLfc

  Datentyp	Berechtigung
  boolean	R/W

  Boolscher Wert, welcher aussagt ob Audyssey Low Frequency Containment aus- oder eingeschaltet ist. Der State wird nur erstellt, wenn er vom AVR unterstützt wird.

• settings.containmentAmount

  Datentyp	Berechtigung
  number	R/W

  Number Wert um die Menge an Low Frequency Containment auszulesen und zu steuern. Der Wert kann zwischen 1 und 7 liegen. Der State wird nur erstellt, wenn er vom AVR unterstüzt wird.

• settings.multEq

  Datentyp	Berechtigung
  string	R/W

  String Wert, um die MultEQ Funktion des AVR's zu steuern. Hierbei kann folgende Key-Value Liste genutzt werden:

  0: OFF

  1: AUDYSSEY

  2: BYP.LR

  3: FLAT

  4: MANUAL

• settings.dynamicVolume

  Datentyp	Berechtigung
  string	R/W

  String Wert um die Dynamic Volume Funktion des AVR's zu steuern. Hierbei wird auf folgende Key-Value Liste zurückgegriffen:

  0: OFF --> turns Dynamic Volume off

  1: LIT --> turns Dynamic Volume to light

  2: MED --> turns Dynamic Volume to medium

  3: HEV --> turns Dynamic Volume to heavy

• settings.referenceLevelOffset

  Datentyp	Berechtigung
  string	R/W

  *String Wert um die ReferenceLeveLOffset Funktion des AVR's zu steuern. Basierend auf folgender Key-Value Liste:

  0: 0 dB

  5: 5 dB

  10: 10 dB

  15: 15 dB

  Beispiel:

  setState('denon.0.settings.referenceLevelOffset', '5'); // Setzt das Reference Level Offset auf 5 dB


• settings.pictureMode

  Datentyp	Berechtigung
  string	R/W

  String Wert um die Picture Mode Direct Change Funktion des AVR's auszulesen und zu steuern. Der State wird nur erstellt, wenn er vom AVR unterstützt wird.

  Die folgenden Werte können als String gesetzt werden:

  'Off'

  'Standard'

  'Movie'

  'Vivid'

  'Stream'

  'Custom'

  'ISF Day'

  'ISF Night'

  Beispiel:

  setState('denon.0.settings.pictureMode', 'Standard'); // Setzt den  Picture Mode Direct Change auf Standard


• settings.toneControl

  Datentyp	Berechtigung
  boolean	R/W

  Boolscher Wert, welcher true ist, wenn Änderungen an den Bass und Treble States möglich sind. Diese Funktion kann hiermit ebenfalls gesteuert werden.

  Der State kann nur genutzt werden, wenn Dyn EQ ausgeschaltet ist.

• settings.setupMenu

  Datentyp	Berechtigung
  boolean	R/W

  Boolscher Indikator, welcher true ist, wenn das Setup Menü derzeit geöffnet ist. Durch setzen des States, kann das Menü geöffnet und geschlossen werden.

• settings.savePreset

  Datentyp	Berechtigung
  number	R/W

  Number Wert, welcher auf eine Id von info.onlinePresets gesetzt werden kann. Entsprechend wird der aktuelle Sender auf eine Id entsprechend dem gesetzten Number Wert gespeichert. Hierbei können nur Id's welche in info.onlinePresets enthalten sind, genutzt werden. Dieser State erhält kein acknowledge, selbst dann nicht, wenn er erfolgreich durchgeführt wurde. Durch das Prüfen des info.onlinePresets States, kann getestet werden ob der Befehl erfolgreich war.

• settings.loadPreset

  Datentyp	Berechtigung
  number	R/W

  Number Wert, welcher auf eine in info.onlinePresets enthaltene Id gesetzt werden kann. Hierdurch wird der entsprechende Favoriten-Sender wiedergegeben. Dieser State erhält kein acknowledge, selbst dann nicht, wenn er erfolgreich durchgeführt wurde.

• settings.speakerPreset

  Datentyp	Berechtigung
  number	R/W

  Stellen Sie die Lautsprechervoreinstellung ein, sofern dies vom AVR unterstützt wird. Die Lautsprechervoreinstellung kann den Wert 1 oder 2 annehmen.

Weitere States

Da manche AV-Receiver, wie z. B. der DENON POA-3012CI eine andere Logik nutzen, gibt es für diese unterschiedliche States. Die folgenden States sind äquivalent zu den oben genannten: settings.powerSystem, settings.expertCommand, display.brightness und info.connection. Zusätzlich werden die folgenden States für jede Zone 2-12 (gerade) erstellt:

• zoneX.speakerOneVolume / zoneX.speakerTwoVolume

  Data type	Permission
  number	R/W

  *Number Wert, welcher die Lautstärke des AVR's repräsentiert. Wenn der operationMode auf 'BRIDGED' steht, werden die Speaker abhängig voneinander gesteuert.

• zoneX.selectInputOne / zoneX.selectInputTwo

  Data type	Permission
  string	R/W

  Key value Paar, welche den Eingangskanal des jeweiligen Speakers repräsentiert. Wenn der operationMode auf 'BRIDGED' steht, werden die Speaker abhängig voneinander gesteuert.

  Die folgenden States sind möglich:

  '0': 'BUS L'

  '1': 'BUS R'

  '2': 'BUS M'

  '3': 'AUX'

• zoneX.operationMode

  Data type	Permission
  string	R/W

  Key value Paar, welches den Operation Mode des AVR's darstellt. Wenn der operationMode auf 'BRIDGED' steht, werden die Speaker abhängig voneinander gesteuert.

  Die folgenden States sind möglich:

  '0': 'NORMAL'

  '1': 'BRIDGED'

• zoneX.lowCutFilterSpeakerOne / zoneX.lowCutFilterSpeakerTwo

  Data type	Permission
  boolean	R/W

  Boolscher Wert, welcher aussagt, ob der Low Cut Filter für den Speaker eingeschaltet ist. Wenn der operationMode auf 'BRIDGED' steht, werden die Speaker abhängig voneinander gesteuert.

• zoneX.zoneTurnOnModeChange

  Data type	Permission
  string	R/W

  *Key value Paar, welcher den Zone Turn On Mode des AVR's darstellt. Der AVR kann durch diesen State gesteuert werden.

  Die folgenden States sind möglich:

  '0': 'Constant'

  '1': 'Trigger in'

  '2': 'Audio signal'

  '3': 'Off'

• zoneX.triggerInput

  Data type	Permission
  boolean	R/W

  Boolscher Wert um den Trigger Input der Zone zu aktivieren oder zu deaktivieren.

• zoneX.audioSignalInput

  Data type	Permission
  boolean	R/W

  Boolscher Wert um den Audio Signal Input der jeweiligen Zone zu aktivieren oder zu deaktivieren.

Changelog

1.15.12 (2024-07-23)

• (foxriver76) updated dependencies
• (foxriver76) added tier and license information
• (foxriver76) fixed invalid object denon.0

1.15.5 (2024-01-06)

• (foxriver76) fixed issue on setting tuner frequency (closes #328)

1.15.4 (2023-08-19)

• (foxriver76) fixed detection of display content if content does not contain NULL (closes #323)

1.15.3 (2023-07-13)

• (foxriver76) fixed log entry when setting channel volume states (closes #321)

1.15.2 (2023-06-12)

• (foxriver76) fixed crash case with controller v5

1.15.1 (2023-06-09)

• (foxriver76) fix displayContent showing old information (closes #318)

1.15.0 (2023-02-20)

• (foxriver76) implemented missing channel volumes for main zone (closes #307)

1.14.0 (2023-02-03)

• (foxriver76) typescript port
• (foxriver76) fixed issues with decoding of input state

1.13.4 (2022-04-11)

• (foxriver76) we now respect requestInterval on determining the AVR model too

1.13.3 (2022-03-25)

• (foxriver76) fixed timeout beeing only applied on first reconnect (fixes #232)

1.13.2 (2022-03-23)

• (foxriver76) fixed requesting interval

1.13.1 (2022-03-19)

• (foxriver76) added settings.speakerPreset

1.12.1 (2022-01-03)

• (foxriver76) fixed missing digits in tuner.stationName

1.12.0 (2022-01-02)

• (foxriver76) we introduce tuner states
• (foxriver76) performance optimizations

1.11.2 (2021-08-08)

• (foxriver76) we fixed missing conversion to db on equalizer treble state for additional zones (fixes #162)

1.11.1 (2021-06-29)

• (foxriver76) fixes for silent reconnection - if ETIMEDOUT occurs repeatedly switch to debug, like for other errors (closes #149)

1.11.0 (2021-06-06)

• (foxriver76) implemented dialog level adjustment for DTS content (closes #143)
• (foxriver76) new datapoints are settings.dialogLevelAdjust, settings.dialogLevel, settings.dialogControl

1.10.7 (2021-05-12)

• (foxriver76) fix missing conversion to db on equalizer states for additional zones (fixes #137)

1.10.6 (2021-05-03)

• (foxriver76) we fixed some more types

1.10.5 (2021-05-02)

• (foxriver76) we fixed some datapoints having wrong types or wrong state values set (fixes #130)

1.10.4 (2021-02-20)

• (foxriver76) if an older model (e.g. AVR 3808) just sends NSE, we do not set displayContent state anymore (fixes #112)

1.10.3 (2021-01-28)

• (foxriver76) don't poll whole online presets after change, it is unnecessary load

1.10.2 (2021-01-28)

• (foxriver76) return after detecting NSH command
• (foxriver76) use release script

1.10.0 (2021-01-17)

• (foxriver76) auto-detect selectInput of all zones

1.9.4 (2021-01-03)

• (foxriver76) added missing rear height speaker states
• (foxriver76) revert the last added options because they are not working as intended
• (foxriver76) no longer remove digits and spaces from surroundMode response

1.9.2 (2021-01-03)

• (foxriver76) added some missing options for surroundMode

1.9.1 (2020-12-03)

• (foxriver76) prevent writing in destroyed socket on adapter unload
• (foxriver76) add subwoofer states for main zone
• (foxriver76) internal optimizations

1.8.1 (2020-11-29)

• (foxriver76) added states for atmos speakers channelVolumeSurroundDolbyRight/Left and channelVolumeFrontDolbyLeft/Right
• (foxriver76) fixed bug with setting channelVolume of other zones than main
• (foxriver76) added states channelVolumeFrontHeightRight/Left and channelVolumeSurroundHeightLeft/Right

1.7.7 (2020-04-28)

• (foxriver76) fixed timing issue which could lead to state creation procedure triggered more than once

1.7.5 (2020-04-21)

• (foxriver76) better error handling

1.7.4 (2020-04-01)

• (foxriver76) fix potential timeout issues

1.7.2 (2020-01-08)

• (foxriver76) another fix for DENON Picool to keep connection alive when turned off

1.7.1 (2019-11-19)

• (foxriver76) added ability to read desired data by expertReading states

1.6.1 (2019-10-08)

• (foxriver76) fixed bug with selectInput for zone2 and 3

1.6.0

• (foxriver76) added new state settings.lfeAmount

1.5.1

• (foxriver76) fix to detect DENON Ceol

1.5.0

• (foxriver76) added channel volumes for zone2 + 3
• (foxriver76) other optimizations
• (foxriver76) support of DENON POA-3012CI and similar AVRs
• (foxriver76) create db volumes everytime

1.3.2

• (foxriver76) compact mode compatibility added

1.2.7

• (foxriver76) make sure states are never set before creation
• (foxriver76) minor fixes and improvements

1.2.6

• (foxriver76) only updating sleep timer and quick select on change
• (foxriver76) using promises wherever possible
• (foxriver76) minor improvements

1.2.4

• (foxriver76) fix verbose logging on network issues
• (foxriver76) as long as connection error stays the same, logging happens on debug

1.2.3

• (foxriver76) add missing usb to selectInput for all zones

1.2.2

• (foxriver76) use adapter core

1.2.1

• (foxriver76) info.onlinePresets converted to JSON array to work properly with widgets

1.2.0

• (foxriver76) added info.onlinePresets which is a JSON string containing all presets
• (foxriver76) settings.savePreset and loadPreset to save and load presets according to the info.onlinePresets

1.1.0

• (foxriver76) added Bluetooth as select input (BT)

1.0.0

• (foxriver76) formal version increment

0.6.0

• (foxriver76) fix that enables Marantz receiver to use the quickSelect functionality
• (foxriver76) quick select is now acknoledged
• (foxriver76) remove old quick select buttons

0.5.0

• (foxriver76) added possibility to control channelVolume per speaker for Main Zone
• (foxriver76) new states added to readme and documentation

0.4.4

• (foxriver76) fix bug where picture mode command was sent as undefined

0.4.3

• (foxriver76) fallback for advanced settings
• (foxriver76) fix double reconnection when AVR closes the socket
• (foxriver76) fix a problem where callback for pictureMode is called to early

0.4.2

• (foxriver76) pictureMode role fixed

0.4.1

• (foxriver76) added picture mode direct change

0.3.9

• (foxriver76) only create containment amount, audyssey lfc, subwoofer two level if supproted
• (foxriver76) readme updated

0.3.8

• (foxriver76) add state to control center spread
• (foxriver76) readme updated
• (foxriver76) addded video processing mode control
• (foxriver76) optimizations and minor fixes

0.3.7

• (foxriver76) minor code optimization
• (foxriver76) fixes on readme
• (foxriver76) logging undhandled commands on debug

0.3.6

• (foxriver76) fixed displayState non-readable chars for old AVRs
• (foxriver76) fixes on readme
• (foxriver76) capital chars in mainZone volumeUp/down names, are now lowercase

0.3.5

• (foxriver76) removed isPlaying state, because not working properly
• (foxriver76) update readme

0.3.4

• (foxriver76) fix that HEOS does not create http and display content related states

0.3.3

• (foxriver76) added state for setup button
• (foxriver76) added cursors and remote control buttons
• (foxriver76) readme update

0.3.2

• (foxriver76) Added isPlaying state for non-HEOS AVR's, thanks to bluefox
• (foxriver76) Added link to cover for non-HEOS AVR's
• (foxriver76) displayContent, isPlaying, coverURL will only be generated for non-HEOS
• (foxriver76) Updated readme

0.3.1

• (foxriver76) Added placeholder ip in config gui
• (foxriver76) fixed volume in db for main zone

0.3.0

• (bluefox & foxriver76) Names and roles were refactored
• (bluefox) Discovery added
• (foxriver76) Update Readme
• (foxriver76) Implemented separate Play & Pause button
• (bluefox & foxriver76) Internal improvements

0.2.4

• (foxriver76) prevent adapter from doing more than one reconnect attempt at the same time
• (foxriver76) improved stability
• (foxriver76) update readme

0.2.3

• (foxriver76) added possibility to handle states in dB additional
• (foxriver76) minor changes

0.2.2

• (foxriver76) removed unneeded files
• (foxriver76) state lists are now of type string due to better compatibility
• (foxriver76) optimized matching for state lists
• (foxriver76) some state lists can be set by the value additionaly to the key

0.2.1

• (foxriver76) small bug fixes on connection error handling
• (foxriver76) improvements on module size

0.2.0

• (foxriver76) preparations for offical repository

0.1.9

• (foxriver76) improved stability
• (foxriver76) improved fault tolerance on volume (e. g. for use as smart device)

0.1.8

• (foxriver76) adapter sepcific connection error handling
• (foxriver76) minor reconnect fix

0.1.7

• (foxriver76) subwoofer level is now in dB
• (foxriver76) added control of treble, bass and tone control state
• (foxriver76) readme updated

0.1.6

• (foxriver76) connection stability improvements
• (foxriver76) some parameter settings added
• (foxriver76) readme updated

0.1.5

• (foxriver76) sleep timer for every zone
• (foxriver76) admin2 compatibility
• (foxriver76) minor fixes

0.1.4

• (foxriver76) HEOS bug fix (timeout)
• (foxriver76) new state for custom commands (expertCommand)
• (foxriver76) enhanced readme

0.1.3

• (foxriver76) bug fixes for Zone3
• (foxriver76) new state for main zone power
• (foxriver76) minor other improvements

0.1.2

• (foxriver76) Performance optimization
• (foxriver76) Faster display update
• (foxriver76) More appropriate reconnect intervall

0.1.1

• (foxriver76) new readme for npm

0.1.0

• (foxriver76) handling up to three zones
• (foxriver76) handling display content
• (foxriver76) setting display brightness

0.0.1

• (foxriver76) initial release

License

The MIT License (MIT)

Copyright (c) 2018-2024 Moritz Heusinger moritz.heusinger@gmail.com

Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files (the "Software"), to deal in the Software without restriction, including without limitation the rights to use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of the Software, and to permit persons to whom the Software is furnished to do so, subject to the following conditions:

The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.

THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE.
